Pocket Rocket ワイヤー取り回しについて
初めまして。先ほど登録させて頂いたhkobaです。活発なコミュニティーの場を感謝いたします。
さて、現在bike fridayの中古のフレームを入手し、105で組んでいるところなのですが、特にFDの
ワイヤー部分の取り回しがよく分からず困っている状況です。

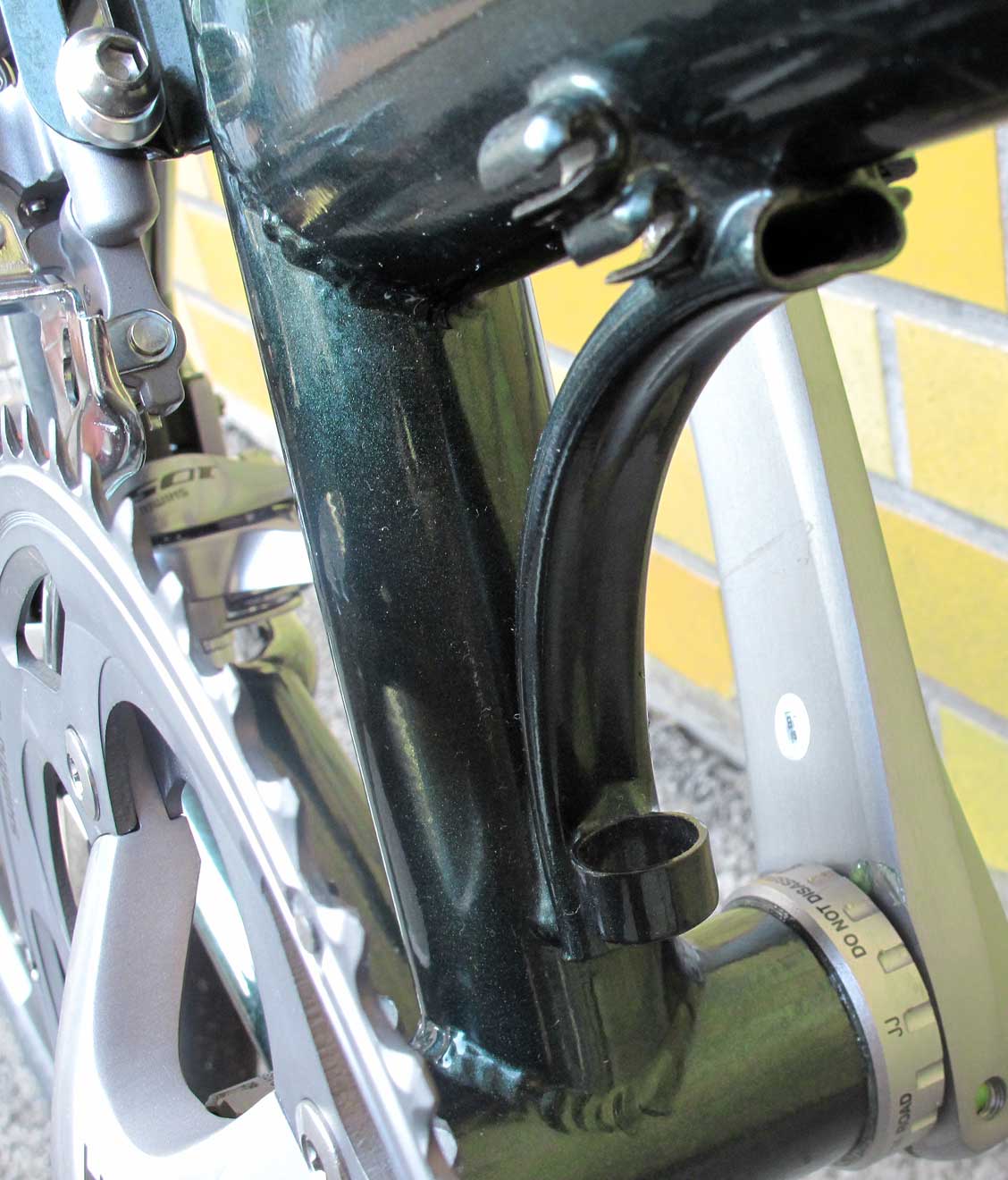

参考までに画像をあげますが、1に見える管のような部分にアウターごと通して、BBの下を通り、
FDを下から引くのではないかともうのですが、画像に移っている部分以外はFDのアウターを
受けるようなパーツが見えないため、BBの下を通って以降のアウター/ケーブルの取り回しが
分からない状態です。

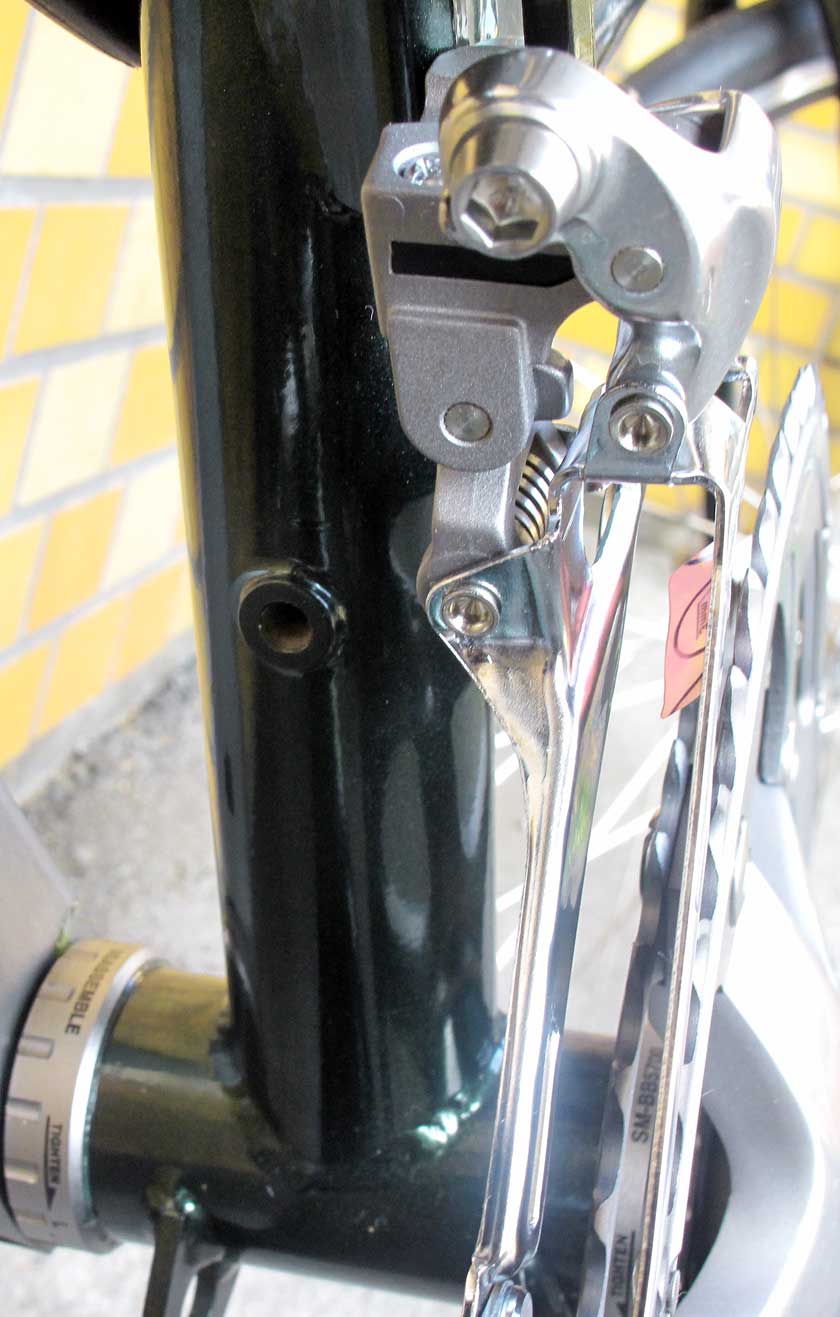

画像2ばFD部分を後ろから見たものです。

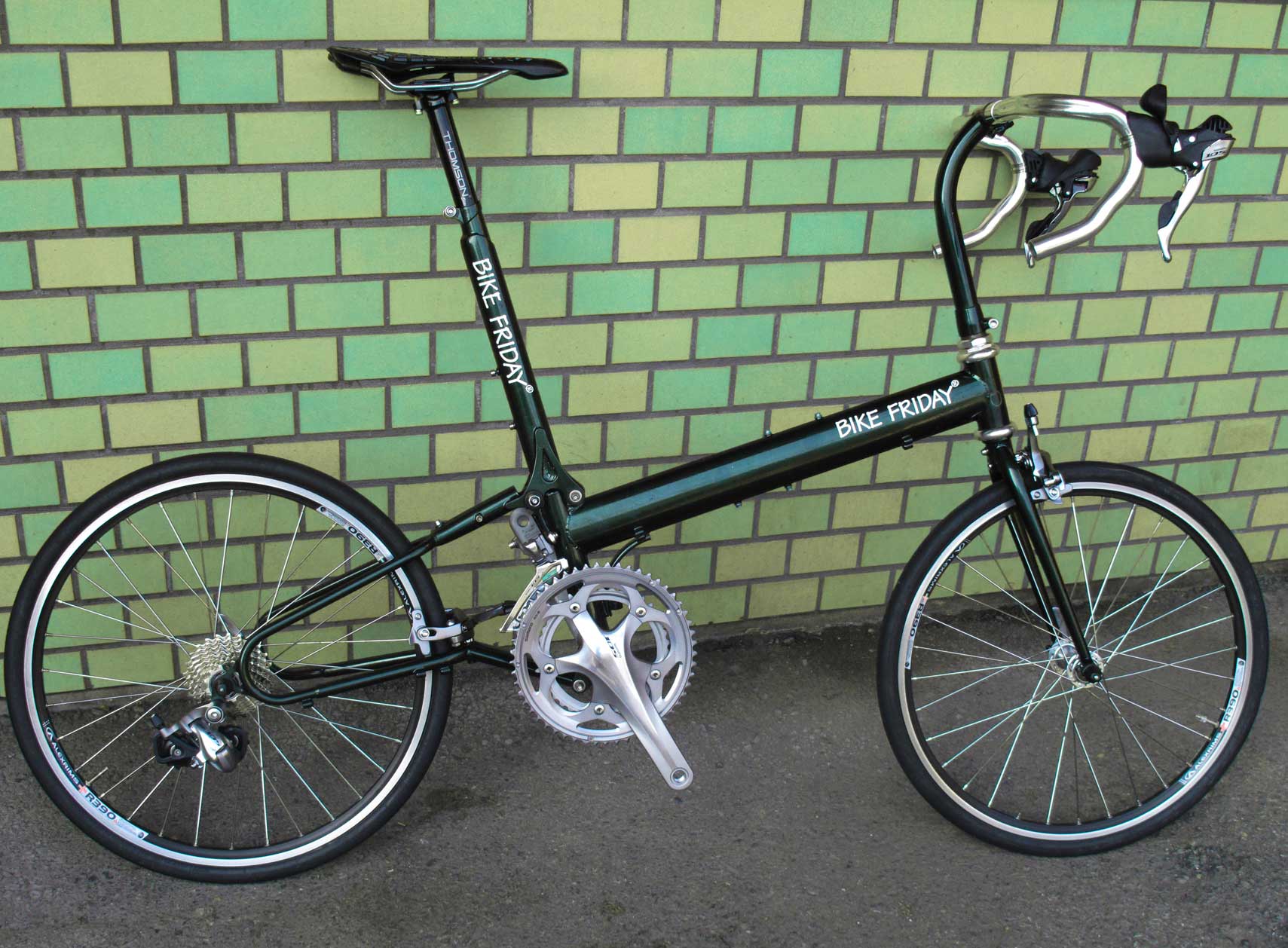

フレームは、画像3にあるとおり、恐らくPocket Rocket なのではないかと思います。
同じようなフレームをお持ちの方がもしいらっしゃれば、FD部分のワイヤーの写真を掲載して
いただければ大変助かります。どうぞよろしくお願いいたします。
hkobaです。画像1とは画面左上の画像。２とは画面左側の画像。3が全体が内っている下に位置している画像です。ブラウザによって位置に変更はないと思うのですが・・・
2は画面右側でした。
こんにちは。これは Pocket Rocket Pro ですね。
私の自転車（New World Tourist）の画像を以下にアップしておきました。
汚れまくっているのは大目に見てください（笑）。
http://www.flickr.com/photos/77318553@N08/7539515530/sizes/l/in/photostream/
進行方向左側（ドライブと反対側）にワイヤーを通しています。
車種によっても、また同車種でも年式によって、アウター受けの形とか、微妙な所が異なります。
同車種を持っている人が写真をアップしてくれると最もわかりやすいと思いますが。
乾し肉さま
早速のレスを感謝いたします。
Pocket Rocket Pro なのですね、このフレームは。
初めて分かりました。ありがとうございます。
リンクしていただいたNew World Touristの画像もよく分かるものでした。
NewWorld Touristのようにシートチューブにそれらしきガイドが付いていればよいのですが、私のPocket Rocket Proのシートチューブには、何もそれらしきものはありません。
ちなみに、画像1にもその一部は写っていますが、New World Touristと同じような位置（ドライブと反対側）のダウンチューブには、アウター受けのようなものだけ付いています。
私はこのアウター受けは、リアのブレーキアウター用に使おうかと考えていました。
私もNew World Touristオーナーです。にもかかわらずbike fridayに特に詳しくも無いのですが、大雑把な見立てで言わせてもらうと、ミズタニが扱っていた頃のPocket Rocketではないかと思います。
Pocket Rocket Proとは画像1にある補強材の形が違います。が、だからと言ってProでは無いとも言い切れない。予告なしの仕様変更・名称変更はメーカー次第で、よくあることらしいです。
＞BBの下を通り、FDを下から引くのではないかともうのですが、画像に移っている部分以外はFDのアウターを受けるようなパーツが見えないため、BBの下を通って以降のアウター/ケーブルの取り回しが分からない状態です。
まったく同感です。お役に立てなくて申し訳ありません。
古ーいbike fridayは、都内では時々見かけるので、そういう人たちがここを見てコメントしてくれればいいのですが。
> Pocket Rocket Proとは画像1にある補強材の形が違います。
あっホントだ。形が違う。
いい加減なこと言って失礼しました。
どうしても取り付けられなかったら、クランプ式のアウター受けを取り付けるとか、ですかね。合うサイズがあるかどうかわかりませんが。
http://www.cb-asahi.co.jp/item/01/00/item36951800001.html
メンテページでうちの子の写真を・・・と思ったのですが参考にならない画像ばかりでした。すいません。。。
http://bikefriday.yamaiko.com/maintenance/20051113-2.shtml
みなさま
情報をありがとうございます。
古ーいPocket Rocketだということも分かって参りました。
そもそもPocket Rocketとproの違いも判断できていないのではありますが。
クランプ式アウター受け、リンク先でも他の箇所でも欠品のようですね。。
似たような物がオークションで出てはいるので、落札してみようとも考えています。
本日小径車専門店に行き、フロントタブルの機種の取り回しを確認してきました。
bike fridayは無かったものの、SHIMANOのSM-SP17-M相当のものをBB裏に取り付けている機種が多かったように思います。
ただ、私のPocket RocketにはBB裏にだぼ穴は無いですし、何となく
穴を開けたくもないので、自作クランプ式アウター受け？という方向で、作業を
することになるのかもしれません。
いずれにせよ、Pocket Rocketの画像があると、もうすこしはっきりするのようにも思うのですが・・・・・・。
googleした結果、ジャグワイヤーの 「スティックオン ケーブルガイドアルミ」も、使える可能性があることがわかりました。もっともこうなってくると、タイラップでアウターを留めてもいいような気もします。
hkobaさん、初めまして。
うちのポケロケは2010年納車なので、参考になるかが不明ですがフロント取り回しの写真を上げておきます。
https://picasaweb.google.com/sh.Cappuccino/2012711?authuser=0&authkey=Gv1sRgCKGM4-m3sbWh-AE&feat=directlink
Cappuccinoさん
Pocket Rocket画像をありがとうございます！
やはり、乾し肉さんの New World Touristと同じ位置に同じようなガイドが付いてますね・・
私の古いPocket Rocketにガイドがないということは、後から付けられた改良パーツなのかもしれませんね。
フロントシングル仕様だったら、アウター受けもないと思いますし。
取り急ぎ、ジャグワイヤーの「スティックオンケーブルガイド」と「アルミスティックオンケーブルガイド 」をamazonプライムで注文したので、頂いた画像をもとにFD用のケーブルをアウターごと這わせてみたいと考えています。
>Cappuccinoさん
もしも可能であれば、後ほど、Pocket Rocketのワイヤーの取り回し方の写真を、もう少しupして頂けますでしょうか。
特にBBの下あたりや、RDへの取り回しの部分画像があれば、イメージが掴めるのですが･･････。
お手数をおかけし申し訳ございません。
hkobaさま
了解です。夕方頃にはアップ出来ると思います。それまでしばしお待ちを。
hkobaさん、リンク先URLが変わった様です。
https://picasaweb.google.com/lh/photo/6Z85Ttf4lSxd3MlxPbWzULyQ6Ku6rKD4hcsiX1dquqs?feat=directlink
リクエスト通り撮影したつもりですが、不足ありましたら言って下さいな。
リンク先がアルバムではなかったようです。
以下のリンクが正です。
https://picasaweb.google.com/sh.Cappuccino/WaAxz?authuser=0&authkey=Gv1sRgCKGM4-m3sbWh-AE&feat=directlink
Cappuccinoさま
リンク先確認しました。完璧すぎます。本当にありがとうございます。
画像を参考に、今日明日で組み立てを完了し、週末に試走する予定です。
結果はまた報告させて頂きます！
hkobaさん
お役に立てて何よりです。組み立てうまくいくと良いですね。
試走レポ楽しみにしてますね。
こちらの”関心空間”で使用されている写真が同じタイプのようです。
http://www.kanshin.com/keyword/534448
この写真をクリックすると写真が拡大されます。
Cappuccinoさんの画像ではインシュロックで固定されていたアウターケーブルがnkobaさんのフレームではＢＢの少し上のリング状の部分をくぐることで固定されています。
ほとんどのPocket Rocketの画像ではＦＤを横から引いていますが”関心空間”の画像では下から引いているようです。ＢＢとＦＤの中間の位置にアウター受けのようなものが見られます。nkobaさんのフレームではこの位置に何らかの部品用の取付穴だけが見られます。
この穴にアウター受けになるものを取付ければ問題解決だと思います。
